ТЭНБ - блочные ТЭНы. Пермь

Name: ТЭНБ - блочные ТЭНы. Пермь
Brand: ТЭН-Миасс
Availability: InStock
Rating: 4.8 (57 reviews)

Блочные ТЭНы на резьбовом или фланцевом креплении: 1–12 элементов, мощность до 100 кВт. СЭВ для воды, СЭМ для масла. Под электрокотёл, бойлер, бак. Изготовление по чертежу за 3 дня, от 1 штуки.

Заказать блок-ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Пермьдоставка

Блочные ТЭНы (трубчатые электрические нагреватели) – это устройства, которые используются для нагрева разных жидкостей, таких как вода, масло, кислоты и другие. Они работают по принципу конвекции, то есть переводят электрическую энергию в тепловую и передают её нагреваемой среде.

Блочный ТЭН состоит из нескольких трубчатых ТЭНов, которые закреплены на фланце – металлическом кольце с отверстиями для крепления. Фланец служит для подключения блока к теплообменнику или другому резервуару с жидкостью. Количество и расположение трубчатых ТЭНов на фланце зависят от требуемой мощности и габаритов устройства.

Каждый трубчатый ТЭН, в свою очередь, представляет собой металлическую трубку, внутри которой находится нагревательный элемент – спираль из проволоки с высоким сопротивлением. Спираль изолирована от трубки минеральным наполнителем, обеспечивающим теплоотвод и электрическую изоляцию. Концы спирали выведены на контактные выводы, которые подключаются к источнику питания.

Блочные ТЭНы применяются в различных отраслях промышленности и бытовом хозяйстве для нагрева воды, масла, кислот, щелочей, пищевых продуктов и других жидкостей. Они могут быть установлены в бойлерах, котлах, баках, реакторах, теплообменниках и другом оборудовании. Блочные ТЭНы обладают рядом преимуществ перед другими типами нагревателей:

высокая эффективность и экономичность;

простота установки и обслуживания;;

возможность регулировки мощности и температуры;

долговечность и надёжность;

устойчивость к коррозии и агрессивным средам.

Материалы, из которых изготавливаются блочные ТЭНы, должны обеспечивать хорошую теплопроводность, электрическую изоляцию и защиту от коррозии. В зависимости от назначения и условий эксплуатации блочных ТЭНов используются разные материалы:

сталь углеродистая – для нагрева воды и неагрессивных жидкостей;

сталь жаропрочная нержавеющая – для нагрева масла, кислот, щелочей и других агрессивных жидкостей;

медь – для нагрева питьевой воды;

титан – для нагрева хлорсодержащих жидкостей;

инколь – для нагрева высокотемпературных жидкостей.

Блочные ТЭНы имеют маркировку, которая содержит информацию о типе, мощности, напряжении, материале и других характеристиках устройства.

Пример маркировки: ТЭНБ-9 Р 220/380:

ТЭНБ — тип нагревателя (блочный); 9 — мощность в кВт; Р — материал трубки (сталь углеродистая); 220/380 — напряжение в вольтах.

Блочные ТЭНы монтируются на фланце, который крепится к теплообменнику или другому резервуару с жидкостью. При монтаже необходимо соблюдать следующие правила:

выбирать подходящий размер и форму фланца;

обеспечивать герметичность соединения фланца с резервуаром;

подключать контактные выводы к источнику питания с учетом полярности и защиты от короткого замыкания;

устанавливать терморегулятор и термозащиту для контроля температуры и предотвращения перегрева;

обеспечивать достаточный уровень жидкости в резервуаре и её циркуляцию для равномерного нагрева.

Мощность блочных ТЭНов зависит от количества и диаметра трубчатых ТЭНов, которые входят в состав блока. Мощность одного трубчатого ТЭНа может варьироваться от 0,5 до 10 кВт. Соответственно, мощность блока может быть от 1 до 40 кВт. При выборе мощности блока необходимо учитывать объём и свойства нагреваемой жидкости, требуемую температуру и скорость нагрева, а также условия окружающей среды.

Блочные ТЭНы – это эффективные и удобные устройства для нагрева разных жидкостей. Они имеют простое устройство, легко монтируются и регулируются, долго служат и безопасны для эксплуатации. Блочные ТЭНы можно заказать по индивидуальным параметрам или купить готовые изделия по доступной цене. Компания «ТЭН-МИАСС» предлагает широкий ассортимент блочных ТЭНов из различных материалов и с разной мощностью. Мы также готовы выполнить срочный заказ на изготовление блочных ТЭНов по вашим эскизам в течение 1-3 дней.

Примерный расчёт ТЭНа

Для примера рассчитаем блок из трёх нагревателей для спокойного воздуха длиной (l) 50 см и диаметром (d) 1 см. Материал: нержавеющая жаропрочная сталь.

Для начала найдём площадь одной трубки ТЭНа (S):

S = π × d × l.

S = 3,14 × 1 × 50 ≈ 157 см кв.

Полученное значение умножаем на 5 (удельная мощность на см кв при нагреве спокойного воздуха):

157 × 5 ≈ 785 Вт.

Мощность одного ТЭНа равна 1 кВт*.

Соответственно, суммарная мощность всего блока равна 1 × 3 = 3 кВт.

*Мощность ТЭН может меняться в зависимости от условий эксплуатации, способа крепежа и охлаждения самого нагревателя.

Все наши промышленные ТЭНы соответствуют европейским, российским, таможенным и стандартам СНГ, включая ГОСТ 13268-88.

С более подробными характеристиками нашей продукции и её ассортиментом вы можете ознакомиться в разделе «Каталог».

При выборе ТЭН рекомендуем ознакомиться с требованиями ГОСТа и таблицей мощностей.

Для получения оперативной информации звоните по телефонам: 7 (919) 405-21-39, и мы поможем подобрать и правильно рассчитать ваш ТЭН. Для заявки пишите и присылайте фото на WhatsApp, вам ответят в течение трёх минут. Основными данными для запуска ТЭНов в производство являются габаритные размеры, напряжение питания, мощность нагревателя и их необходимое количество.

Блок-ТЭН — несколько трубчатых нагревательных элементов, смонтированных на одном несущем фланце или резьбовой головке. Позволяет получить мощность 3–36 кВт в едином конструктивном узле с одним монтажным отверстием.

СЭВ (секция электронагрева воды) — блок для нагрева воды и водных растворов. СЭМ (секция электронагрева масла) — для масел, с уменьшенной удельной мощностью (не более 2 Вт/см²). ТЭНБ — обобщённое торговое обозначение блочного нагревателя с фланцем.

Мощность блока делится между фазами: трёхфазные блоки (380 В) соединяют элементы треугольником или звездой. Однофазные блоки (220 В) обычно применяются до 6 кВт — при большей мощности ток превышает стандарты бытовой проводки.

Шесть исполнений блочных ТЭНов

СЭВ (секция для воды)

Элементы из нержавейки 12Х18Н10Т или меди. Удельная мощность до 6–8 Вт/см². Рабочая среда — вода, антифриз, растворы с pH 6–9.

СЭМ (секция для масла)

Элементы из стали или нержавейки. Удельная мощность не более 2 Вт/см² (против коксования). Рабочая среда — минеральные и синтетические масла.

ТЭНБ с термостатом

В стандартный блок-ТЭН вмонтирован биметаллический или капиллярный термостат. Отключает нагрев при достижении заданной температуры (обычно 55–85 °C).

ТЭНБ с термопарой

Термопара типа K или J встроена в фланец рядом с элементами. Используется в котлах с ПИД-регулятором и системах автоматики.

Фланцевый блок-ТЭН

Плоский фланец Ø80–200 мм с болтовым кругом. Устанавливается на ответный фланец ёмкости через паронитовую прокладку. Позволяет разместить 6–12 элементов.

Резьбовой блок-ТЭН

Монтажная головка с шестигранником SW55–SW90 и резьбой G1¼"–G2½". Вкручивается как обычная пробка. Стандарт для котлов и бойлеров ёмкостью до 500 л.

Компоновка элементов в блоке

Прямые элементы

Трубки расположены параллельно, без изгибов. Длина активной части 200–600 мм. Компактный блок, но требует достаточной глубины ёмкости.

U-образные элементы

Каждый ТЭН согнут в U-форму — оба вывода выходят на фланец. Наиболее распространённая компоновка для котловых блоков.

1–3 элемента

Мощность 1,5–9 кВт. Резьбовое присоединение G1¼" или G1½". Для бытовых и малых коммерческих котлов.

6–9 элементов

Мощность 9–18 кВт. Как правило, трёхфазное подключение 380 В, звезда или треугольник. Фланцевое присоединение Ø100–150 мм.

12 элементов

Мощность 18–36 кВт. Промышленные котлы и технологические ёмкости. Фланец Ø150–200 мм, болтовой круг 8–12 отверстий.

Технические параметры ТЭНБ

Количество элементов в блоке1, 2, 3, 6, 9, 12

Суммарная мощность1,5 — 36 кВт

Напряжение220 В (1ф), 380 В (3ф)

Рабочая температуравода до 120 °C, масло до 200 °C

ФланецШестигранник SW55 — SW90, резьба G1¼"–G2½", фланец Ø80–200 мм

Материал колбы/трубокНержавейка 12Х18Н10Т, сталь, медь

ЗащитаВстроенный термостат, термопредохранитель (опция)

СтандартГОСТ 13268-88, ТУ производителя

Выводы и подключение

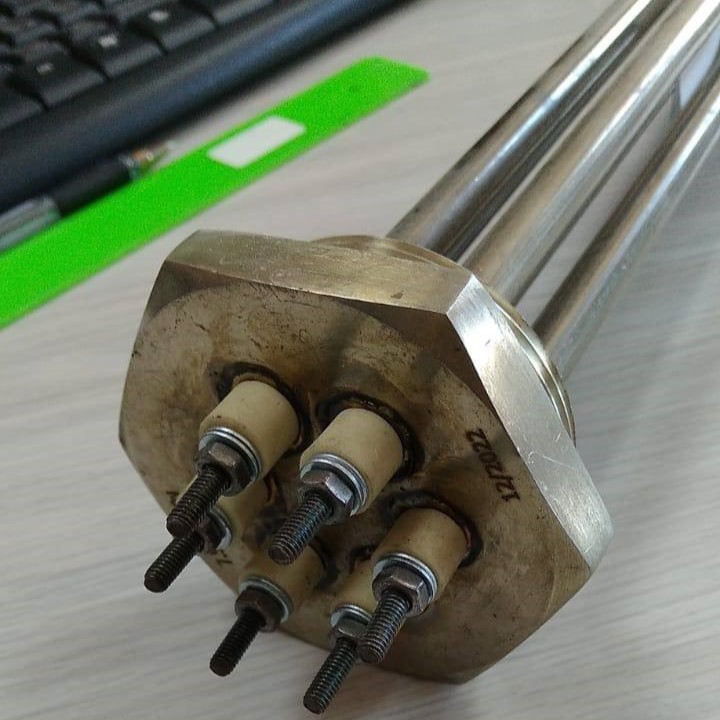

Шестигранная головка (SW55–SW90)

Резьба G1¼"–G2½". Монтаж стандартным ключом. Момент затяжки 80–150 Н·м в зависимости от резьбы.

Метрическая резьба M20–M59

Применяется в ряде европейских котлов. Уточнять по маркировке штуцера на корпусе котла.

Плоский фланец

Стальной или нержавеющий, Ø80–200 мм. Болтовой круг 4–12 отверстий. Прокладка — паронит ПМБО, ФУМ-лента или силиконовая резина.

Клеммные шпильки

M5 или M6 на каждом токовыводе. Подключение проводом или медной шиной. На блоках 380 В соединение треугольник/звезда выполняется медными перемычками.

Применения блочных ТЭНов

Электрокотлы

Фланец G 1 1/4"–G 2", мощности 6–24 кВт. Одно- и трёхфазные.

Бойлеры косвенного нагрева

СЭВ с термогильзой под термостат. Нержавейка AISI 304.

Промышленные ёмкости

Нагрев воды и растворов в баках 100–5000 л.

Маслонагреватели

СЭМ для гидросистем, теплообменников. Удельная мощность до 2 Вт/см².

Пивоварни и пищепром

Варочные котлы, пастеризаторы. Нержавейка 12Х18Н10Т.

Парогенераторы

Прямой контакт с водой. Мощность 12–36 кВт.

Маркировка блочных ТЭН

ТЭНБ-6,0 J220 (3×ТЭН 80 В13/2,0 J 220) Фланец G2½″ Блок водяной · 6 кВт · нержавейка (J) · 220 В · 3 ТЭНа Ø 13 мм по 80 см / 2 кВт · фланец G 2 1/2"

ТЭНБ-3,75 Z220 (3×ТЭН 120 В13/1,25 Z 220) Фланец G2½″ Блок масляный · 3,75 кВт · масло (Z, углеродистая сталь) · 220 В · 3 ТЭНа Ø 13 мм по 120 см / 1,25 кВт · фланец G 2 1/2"

СЭВ = секция водяная, СЭМ = секция масляная. ГОСТ 13268-88, ГОСТ 14254-96 (IP), ГОСТ 27570.0-87.

Вопросы и ответы

В чём разница между СЭВ, СЭМ и ТЭНБ?

СЭВ и СЭМ — обозначения по среде: В=вода, М=масло; отличаются удельной мощностью элементов. ТЭНБ — торговое обозначение блочного ТЭН с фланцем, применяемое рядом производителей независимо от среды. По конструкции все три типа — одно и то же: несколько трубчатых элементов на общем фланце.

Как выбрать мощность блок-ТЭН для котла отопления?

Упрощённая норма для хорошо утеплённого дома — 1 кВт на 10 м². Для старого фонда — 1 кВт на 7 м². Котёл нагревает теплоноситель, поэтому к расчёту тепловых потерь добавьте 20–25% запас на ГВС и пиковые нагрузки. Итого: дом 100 м² — котёл 9–12 кВт.

Как подключить блок-ТЭН на 380 В?

Трёхфазный блок из трёх элементов подключается: звезда (нейтраль + три фазы, 220 В на элемент) или треугольник (без нейтрали, 380 В на элемент — мощность вырастает в три раза). Убедитесь, что мощность блока в схеме треугольник совпадает с номинальной. Стандартная заводская схема — звезда.

Какой размер фланца нужен для замены ТЭН?

Для бытовых котлов — чаще всего шестигранная головка SW60 с резьбой G1¼" (наружная, ø≈47 мм). Измерьте штуцер на котле штангенциркулем и уточните резьбу. Для котлов Buderus, Protherm, Vaillant часто используется M45×2 или M52×2.

Почему блок-ТЭН перегорает быстро в котле?

Причины по убыванию вероятности: 1) жёсткая вода — накипь изолирует трубку, температура оболочки растёт до 300–400 °C; 2) воздушный карман в котле — часть ТЭН не погружена в воду; 3) заниженное количество теплоносителя (плохой проток). Рекомендуется умягчение воды или применение химических антинакипинов.

Можно ли ставить блок-ТЭН вертикально?

Да, если конструкция предусматривает полное погружение активной части в жидкость. При вертикальном монтаже следите, чтобы воздушные пузырьки не задерживались у трубок — это ведёт к местному перегреву. Для горизонтальных ёмкостей предпочтительнее горизонтальный монтаж.

Заказ в Пермь

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Пермь — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.

Как заказать

Заявка

Форма ниже или звонок.

Эскиз

Согласуем размеры, форму, мощность.

Производство

От 1 шт. Гарантия 1 год.

Доставка

РФ, РБ, Казахстан, Армения.

С вами работают живые люди

Контрактное производство ТЭН в Миассе с 2010 года. Менеджер ведёт вашу заявку от первого звонка до отгрузки, технолог рассчитывает параметры и подбирает материал под задачу — серийно и от 1 штуки, по чертежам и ТЗ.
