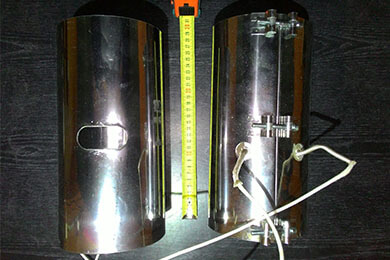

Хомутовый керамический, миканитовый нагреватель (ТЭН). Пермь

Name: Хомутовый керамический, миканитовый нагреватель (ТЭН). Пермь
Brand: ТЭН-Миасс
Availability: InStock
Rating: 4.8 (57 reviews)

Заказать хомутовый нагреватель→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Пермьдоставка

Хомутовые нагреватели (ТЭНы) – это устройства, которые нагревают твердые цилиндрические объекты, например, трубопроводы. Они состоят из стального кожуха, в котором находится спираль из проволоки, выделяющая тепло при прохождении по ней электрического тока. Спираль изолирована от кожуха миканитовым или керамическим материалом. Концы спирали подключаются к контактным выводам, по которым подаётся напряжение (12—600 В).

Хомутовые нагреватели применяются в разных отраслях промышленности и быту для нагрева воды, масла, газа и других сред. Они могут быть установлены на различном оборудовании, например, на котлах, бойлерах, печах и т.д. Эти нагреватели имеют ряд преимуществ:

высокая эффективность и экономичность;
простота установки и обслуживания;
возможность регулировки мощности и температуры;
долговечность и надёжность;
устойчивость к коррозии и агрессивным средам.

Материалы, из которых изготавливаются хомутовые нагреватели, должны обеспечивать хорошую теплопроводность, электрическую изоляцию и защиту от коррозии. В зависимости от назначения и условий эксплуатации нагревателей используются следующие материалы:

сталь углеродистая – для нагрева неагрессивных сред;
сталь нержавеющая жаропрочная – для нагрева агрессивных сред;
миканит – для нагрева сред с температурой до 350° С;
керамика – для нагрева сред с температурой до 600° С.

Хомутовые нагреватели имеют маркировку, содержащую информацию о типе, размере, материале, напряжении и мощности устройства. Пример маркировки: НХ 70.50.450.230.

НХ – тип нагревателя (хомутовый);
70 – диаметр кожуха в миллиметрах;
50 – ширина кожуха в миллиметрах;
450 – длина спирали в миллиметрах;
230 – напряжение в вольтах.

Хомутовые нагреватели монтируются на цилиндрические объекты с помощью фланца или прижимного механизма. При монтаже необходимо соблюдать следующие правила:

выбирать подходящий размер и форму хомута;
обеспечивать герметичность соединения хомута с объектом;
подключать контактные выводы к источнику питания с учётом полярности и защиты от короткого замыкания;
устанавливать терморегулятор и термозащиту для контроля температуры и предотвращения перегрева.

Мощность хомутовых нагревателей зависит от длины, диаметра и количества спиралей, которые входят в состав хомута. Мощность одного нагревателя может варьироваться от 0,1 до 10 кВт. По форме могут представлять собой хомут, полухомут, устройство из двух полухомутов.

Основными способами подключения являются:

термостойкий провод;
болты м5;
cетевой двухконтактный термостойкий разъём;
термостойкая керамическая колодка на П-образной ножке;
клеммные колодки.

Хомутовые нагреватели (ТЭНы) – это эффективные и удобные устройства для нагрева твёрдых цилиндрических объектов. Они имеют простое устройство, легко монтируются и регулируются, долго служат и надёжны в эксплуатации. Хомутовые нагреватели можно заказать по необходимым именно вам параметрам или приобрести уже готовые изделия по доступной цене. Компания «ТЭН-МИАСС» предлагает вам богатый ассортимент хомутовых нагревателей из различных материалов и с разной мощностью. Мы также готовы выполнить срочный заказ на изготовление нагревателей по вашим эскизам в течение 1—3 дней.

Пример расчёта нагревателя

Для расчёта мощности нагревателя, помимо его удельной мощности (а для данного типа она составляет от 0,5 до 4,5 Вт/см²), нам необходимо знать его площадь и рабочее напряжение. Для примера возьмём миканитовый нагреватель с внутренним диаметром 10 см, ширина тоже равна 10 см. Рабочее напряжение — 220 В.

Для начала вычислим площадь касания, представив нагреватель в виде прямоугольника, чем он, по сути, и является:

10 × 3,14 × 10 = 314 см², где:

10 — внутренний диаметр нагревателя, см;

3,14 — число π;

10 — ширина нагревателя, см.

После этого вычислим среднюю мощность, перемножив найденную площадь и среднюю удельную мощность (среднее арифметическое от 0,5 и 4,5) на квадратный сантиметр:

314 × ((0,5 + 4,5) ÷ 2) = 785 Вт.

Для максимально допустимого значения мощности вычисления будут следующими:

314 × 4,5 = 1413 Вт.

Для расчёта керамического нагревателя изменяем значения среднего и максимального значения на 5,25 Вт ((2,5 + 8) ÷ 2 = 5,25) и 8 соответственно:

314 × 5,25 = 1648,5 Вт (среднее);

314 × 8 = 2512 Вт (максимальное).

Мощность литого нагревателя рассчитывается аналогично:

314 × 4 = 1648,5 Вт.

Все наши промышленные ТЭНы соответствуют европейским, российским, таможенным и стандартам СНГ, включая ГОСТ 13268-88.

С более подробными характеристиками нашей продукции и её ассортиментом вы можете ознакомиться в разделе «Каталог».

При выборе ТЭН рекомендуем ознакомиться с требованиями
ГОСТа и таблицей мощностей.

Для получения оперативной информации звоните по телефонам: 7 (919) 405-21-39, и мы поможем подобрать и правильно рассчитать ваш ТЭН. Для заявки пишите и присылайте фото на WhatsApp, вам ответят в течение трёх минут. Основными данными для запуска ТЭНов в производство являются габаритные размеры, напряжение питания, мощность нагревателя и их необходимое количество.

Хомутовый нагреватель (ХН) — кольцеобразный нагревательный элемент, охватывающий цилиндрическое изделие снаружи. Нагрев осуществляется через кондуктивный контакт внутренней поверхности хомута с наружной поверхностью нагреваемого изделия. Применяется для нагрева цилиндров, труб, сопел, фланцев.

Конструкция: нихромовая спираль или лента расположена между слоями слюды (ХНм) или между керамическими пластинами (ХНк). Всё заключено в металлическую обойму с замковым болтом. При затяжке болта хомут прижимается к цилиндру с необходимым усилием.

Принципиальное отличие от плоского нагревателя — геометрия контакта: хомут обеспечивает равномерный нагрев по всей окружности цилиндра без угловых зон с пониженной теплоотдачей. Это критично для цилиндров экструдеров и ТПА, где неравномерный нагрев ведёт к дефектам изделий.

Четыре исполнения хомутового нагревателя

ХНм — слюдяной хомутовый

Нихромовая лента в слюдяной изоляции. Рабочая температура до 400 °C. Хорошая теплопроводность, доступная цена. Стандарт для большинства экструдеров и ТПА.

ХНк — керамический хомутовый

Нагревательный провод в канавках керамических пластин. Рабочая температура до 700 °C. Применяется на высокотемпературных участках: сопло, горячий канал, нагрев вязких высокотемпературных полимеров (PEEK, PPS, PI).

ПХН — полухомут (полукольцо)

Два полукольца, образующих полный хомут. Удобен при ограниченном радиальном доступе или когда оба полухомута питаются независимо (раздельная регулировка). Каждая половина крепится независимо.

ХН с канавкой под термопару

В металлической обойме предусмотрен паз под термопару типа K или J. Термопара прижимается к поверхности цилиндра изнутри хомута — минимальная задержка измерения температуры.

Конструктивные варианты хомутов

Полное кольцо (360°)

Стандартная форма. Охватывает цилиндр полностью. Фиксируется одним или двумя стяжными болтами. Обеспечивает максимальную равномерность нагрева.

Полукольцо (2 × 180°)

Два раздельных полухомута. Применяется при монтаже/демонтаже без снятия с вала, а также для раздельного управления температурой на двух половинах цилиндра.

С каналом охлаждения

В корпус хомута встроен канал для прокачки воздуха или воды. Применяется на участках, где требуется одновременный нагрев и быстрое охлаждение (переходные зоны экструдера).

С карманом для термопары

Сквозной или глухой паз под термопару типа K (Ø3–6 мм). Обеспечивает правильное позиционирование датчика и защищает его от механических повреждений.

Технические параметры хомутовых нагревателей

Типы исполненияСлюдяной (ХНм), керамический (ХНк), полухомут (ПХН)

Внутренний диаметр20 — 500 мм (стандарт), больше — под заказ

Ширина (высота)20 — 150 мм

Мощность100 Вт — 8 кВт

Напряжение110, 220, 380 В

Рабочая температурадо 400 °C (слюда), до 700 °C (керамика)

Удельная мощность2 — 5 Вт/см²

ПрисоединениеРадиальные/тангенциальные шпильки, провод, разъём

ФиксацияСтяжные болты M6–M10, хомут-пряжка, V-образные скобы

Выводы и подключение

Радиальные шпильки

Токовыводы выходят перпендикулярно плоскости хомута. Стандартный вариант для большинства ХН. Не мешают монтажу соседних хомутов при плотной расстановке по оси цилиндра.

Тангенциальные шпильки

Выходят по касательной к окружности. Применяются при ограниченном осевом пространстве.

Аксиальные (торцевые) шпильки

Токовыводы выходят вдоль оси хомута. Применяются редко — при специфической компоновке щитка управления.

2/3-контактный разъём

Быстросъёмное подключение типа AMP или DIN. Для систем с частой заменой нагревателей. Рабочая температура разъёма до 200 °C.

Керамический бисер на выводах

Нихромовые проволочные выводы с керамическими трубчатыми бусинами. Для рабочих температур в зоне вывода до 600 °C. Используется на ХНк.

Силиконовый провод

Гибкий, до 200 °C в зоне вывода. Стандартный вариант для ХНм при температуре до 350 °C.

Металлорукав

Нержавеющая оплётка поверх провода. При вибрации, механических нагрузках или температуре в зоне вывода выше 200 °C.

Где применяются хомутовые нагреватели

Экструдеры (цилиндры пластикации)

Литьё под давлением (ТПА, сопла, горячие каналы)

Нагрев труб и фланцев в химической промышленности

Нагрев литниковых систем

Нагрев прокатных валов

Упаковочное оборудование (запечатывающие элементы)

Маркировка хомутовых нагревателей

ХНм 180*60;1,5*220 Хомутовый миканитовый · внутр. Ø 180 мм · ширина 60 мм · 1,5 кВт · 220 В

ХНк 100*80;2,0*380 Хомутовый керамический · внутр. Ø 100 мм · ширина 80 мм · 2 кВт · 380 В

ПХНм 250*100;3,0*380 Полухомутовый миканитовый · внутр. Ø 250 мм · ширина 100 мм · 3 кВт · 380 В · два полукольца

ХНм — миканитовый (до 400 °C), ХНк — керамический (до 700 °C), ПХН — полухомутовый (разъёмный, два полукольца). Для заказа замены: измерьте внутренний диаметр по цилиндру, ширину хомута, мощность и напряжение.

Вопросы и ответы

Чем отличается слюдяной хомут от керамического?

Слюдяной ХНм: теплопроводность слюды ~0,5 Вт/м·K, максимальная температура 400 °C, стоимость ниже. Керамический ХНк: более жёсткая конструкция, рабочая температура до 700 °C, хуже переносит вибрацию при ударных нагрузках, но незаменим при нагреве высокотемпературных полимеров (PEEK — 380 °C, PSU — 380 °C, PI — выше 400 °C).

Как правильно измерить диаметр для заказа хомута?

Нужен внутренний диаметр хомута = наружный диаметр трубы/цилиндра. Измерьте штангенциркулем наружный диаметр обогреваемого изделия в нескольких точках — у изношенных цилиндров он может быть неравномерным. Также измерьте ширину (высоту по оси) и мощность, если есть маркировка на старом нагревателе.

Почему хомутовый нагреватель перегорает у экструдера?

Основные причины: 1) ослабленный болт — хомут не прижат, между ним и цилиндром воздушный зазор, ТЭН перегревается; 2) перегорание нихрома из-за «сухих» пусков (цилиндр холодный, а регулятор даёт 100% мощности — используйте ступенчатый разогрев); 3) вибрация — разрушение ламелей слюды и замыкание на корпус.

Как затягивать крепёжный болт хомута?

Болт затягивается до появления лёгкого натяга — хомут должен сидеть без люфта, но без деформации металлической обоймы. Рекомендуемый момент затяжки: для ХН до Ø100 мм — 8–12 Н·м, для Ø100–300 мм — 12–20 Н·м. После первого нагрева до рабочей температуры подтяните болт повторно: тепловое расширение меняет усилие прижима.

Можно ли нагревателем покрыть только часть длины цилиндра экструдера?

Да. Цилиндр экструдера разбивается на зоны — каждая зона имеет свой хомутовый нагреватель и свой термодатчик с независимым регулятором. Типичное число зон: 3–6 для одношнекового экструдера. Каждая зона — один или два хомута рядом по оси.

Сколько служат хомутовые нагреватели?

При правильной установке и ступенчатом разогреве — 3–7 лет непрерывной работы. Слюдяные нагреватели чувствительны к вибрации: при частых циклах пуска/останова ламели слюды крошатся. В условиях высокой вибрации предпочтительны керамические хомуты или хомуты с упрочнённым корпусом.

Заказ в Пермь

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Пермь — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРН 317745600107846, г. Миасс, ул. Академика Павлова, 12а. Телефон: 8 (919) 405-21-39.
